SD、eMMC AC/DC 测试仪

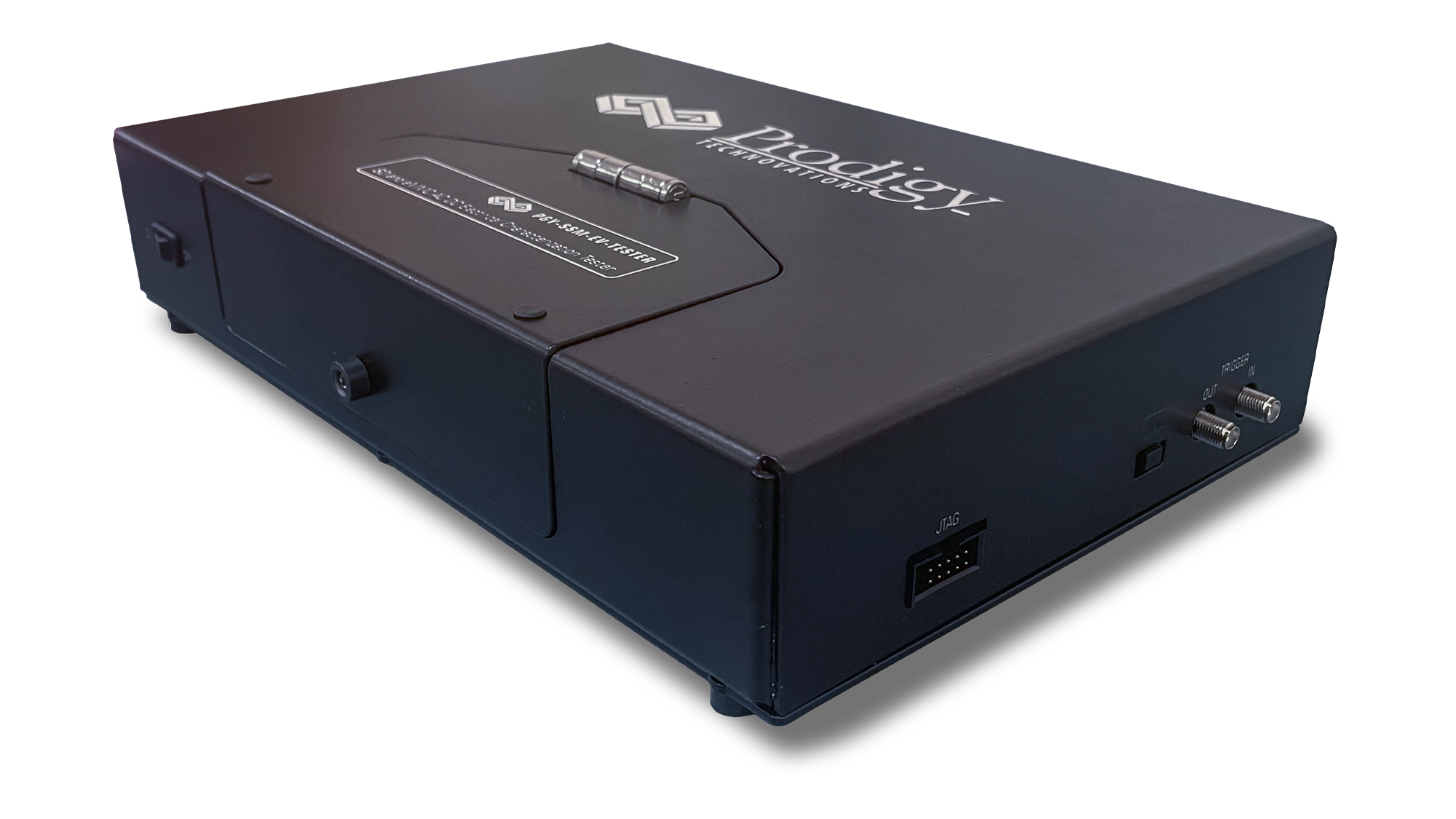

PGY-SSM-EV-Tester 是一个 AC/DC 特性平台，可灵活地在不同工作模式下对 eMMC、SD 和 MicroSD 器件进行 AC/DC 测量，使验证工程师能够进行深入的自动化电气和时序性能分析，以确定 eMMC 和 SD 器件的耐用性和可靠性。 该测试解决方案可节省大量测试时间并减少人为错误。
PGY-SSM-EV-Tester eMMC 和 SD AC/DC 电气验证平台提供全面的电气验证数据，用于鉴定 eMMC 器件的 eMMC 4.41、4.51、5.0 和 5.1 (HS400) 以及 SD 2.0/3.0 规范。 这一创新解决方案使验证工程师能够运行测试用例来测试不同的规格，并进行所有电气参数测量。 它涵盖了 100 多个测量项目，只需一个小时即可完成，而无需花费数天时间。
焊下有源探针可对 MPHY 测试点进行探测。 这样，设计和测试工程师就能以高信号保真度捕捉主机和 UFS 内存之间的 UFS 流量。 当今的测试工程师需要在实验室中模拟现实生活中的用例场景进行测试。 PGY- UFS4.0-PA、UFS 协议分析仪的设计目的是让工程师能够在执行各种用例方案时密切监控和分析主机与设备之间的流量。
基于 Windows 的协议分析软件在 UFS、UniPro 和 MPHY 层之间提供业界最佳的协议相关性。 不同协议层之间的时间相关性大大减少了设计的调试时间。 该软件的浮动窗口设计允许工程师在不同的计算机显示器上查看 UFS 视图、UniPro 视图和 MPHY 视图，并自动将 UFS 数据包与 MPHY 层关联起来。 这使得在分析千兆字节的协议信息时非常容易。
PGY-SSM-EV-Tester 使用 USB 3.0 接口连接主机。 用户可使用软件图形用户界面运行标准测试用例，测试 eMMC 或 SD 设备。 该产品可灵活编写自定义脚本测试用例，分析交流/直流性能，以满足用户需求。 PGY-SSM-EV-Tester S/W 在主机计算机中运行，可远程控制示波器获取电流和电压信号，并根据 eMMC/SD 规格分析交流/直流电参数。 PGY-SSM-EV-tester 提供了连接示波器电压和电流探头的钩子，可在运行测试用例时获取电压和电流信号，从而方便地使用测试平台对 eMMC 和 SD 设备进行全面的 AC/DC 电气特性分析。
示波器设置视图
PGY-SSM-EV-Tester eMMC/SD 电气验证软件可捕捉时钟、命令和数据信号。 主机上运行的 PGY-SSM-EV-Tester 软件通过局域网接口连接示波器。 用户还可以选择在泰克 MSO6 系列示波器中运行该软件并进行分析。
PGY-SSM-EV AC/DC 测量软件
PGY-SSM-EV-Tester 软件在装有 Windows 操作系统的主机上运行。 PGY-SSM EV 软件通过 USB 接口与测试仪硬件通信，并通过 LAN 电缆与示波器连接。 用户可以灵活地初始化 SD 或 eMMC 设备，然后在 SD 或 eMMC 设备的不同运行模式下运行不同的测试用例。 PGY-SSM-EV 软件可分析示波器获取的波形以获得 AC/DC 参数，并显示电气测量结果。
为 eMMC 卡测量的电气参数列表
为 SD 卡测量的电气参数列表
PGY-UFS 4.0-PA UFS 协议分析仪使用 mSMP Flexi 同轴电缆与焊头连接。 有源探头由一个电源模块供电，该模块由 PGY-UFS4.0-PA 供电。 协议分析仪通过 USB3.0 接口与主机连接。 高速主机连接和 16GB 缓冲区可将协议数据流持续传输到主机固态硬盘和存储设备中更长的时间。 软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。 每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。 分析仪重量轻，便于实地考察时携带。
UFS 协议层
PGY-UFS 4.0-PA 软件可在列表窗口中显示每个 UFS 数据包参数。 右键单击可列出所有数据包参数供用户选择。 用户可以对字体或背景颜色进行颜色编码，以方便识别每个 UFS 数据包。
PACP 和 Unipro 观点
PGY-UFS4.0-PA 软件将 PACP 数据包分开显示，便于分析电源模式更改数据包和与 UniPro 数据包的链接。 除了用户可选择 DL_Data 和 AFC/NACK 数据包详情外，用户还可在 UniPro 视图中查看 MPHY 状态停滞、准备和同步信息。
错误事件、搜索和筛选
PGY-UFS3.X-PA 软件进行实时解码并列出所有事件。 事件列表如图所示。 用户可以轻松注意到捕获的协议数据中的错误。 在大型缓冲区捕获中，要找到错误极其困难。 但是，PPGGY-UFS3.X-PA 软件在解码捕获数据的同时列出事件，从而简化了这一过程。 Search and Fliter 可让您在协议列表窗口中直接查找错误事件或 UFS 或 UniPro 或 PACP 数据包。 通过 “滤入 “和 “滤出 “功能，可在协议列表窗口中轻松查看感兴趣的数据
使用多视图进行综合协议分析
PGY-UFS4.0-PA UFS 协议分析仪提供用于连接主机的 USB3.0 接口。 高速主机连接可将协议数据流长时间持续传输到主机硬盘和存储器。 软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。 每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。
PGY Protocol Analyzer 易于使用的界面缩短了协议分析时间。 协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮，用户就能查看每个数据包的解码情况和预期功能。 浮动窗口软件架构允许用户在不同的监视器上查看每个协议层，便于调试。 从 UFS 到 MPHY 层的每个选定数据包的自相关性简化了调试工作
UFS 探测解决方案
PGY-UFS4.0-PA UFS 协议分析仪提供用于连接主机的 USB3.0 接口。 高速主机连接可将协议数据流长时间持续传输到主机硬盘和存储器。 软件提供多种视图，如 MPHY 视图、UniPro 视图和 UFS 视图。 每个视图都列出了相应的协议数据包及其详细信息，并与各层相关联，以便于调试。
PGY Protocol Analyzer 易于使用的界面缩短了协议分析时间。 协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮，用户就能查看每个数据包的解码情况和预期功能。 浮动窗口软件架构允许用户在不同的监视器上查看每个协议层，便于调试。 从 UFS 到 MPHY 层的每个选定数据包的自相关性简化了调试工作
