UART/RS232C 电气验证和协议解码软件
UART、RS232 电气验证和协议解码软件提供 UART 规范规定的电气测量合规性测试和协议解码。 PGY-UART 电气验证和协议解码软件可在泰克示波器中运行，只需点击按钮即可进行电气测量和协议解码。 这使工程师能够快速检查 UART 合规性，并灵活地调试故障。 此外，工程师还可以解码 UART 的命令和响应，以调试通信。 PGY-UART 利用 MSO 的数字通道，对 UART 数据线进行解码。
主要特征
- 将时域波形信息转换为数据域，并以 UART/RS232C 信息格式显示内容。
- 在单个窗口中同时显示波形和解码数据，可实现高效调试。
- 将任何 UART/RS232C 帧连接到波形的功能可对 UART/RS232 通信进行高效分析。
- 通过放大任何解码数据的波形，工程师可以记录波形的模拟特征。
- 详细视图在所选 UART/RS232 数据的波形上叠加二进制数据
- 可灵活查看十六进制、二进制、十进制和 ASCII 格式的解码数据。
- 搜索功能有助于在数以千计的解码 UART/RS232 报文中快速查找特定数据。
- 参照触发位置的时间戳可让工程师了解从触发位置获取数据的时间。
- 使用 Ref 波形、.wfm（泰克示波器内部波形文件格式）和 .csv 文件进行离线分析
- 可将解码后的信息保存为 CSV 格式。
PDU-R 配有 DPO70000/DSA70000 高带宽示波器系列，可用于调试 UART/RS232 串行总线。 这样，设计人员就可以使用 DPO/DSA70000 系列示波器调试 UART/RS232C 信号以及 SATA/DDR/HDMI/FBDIMM/PCI-E 等高速设计。
高级调试功能

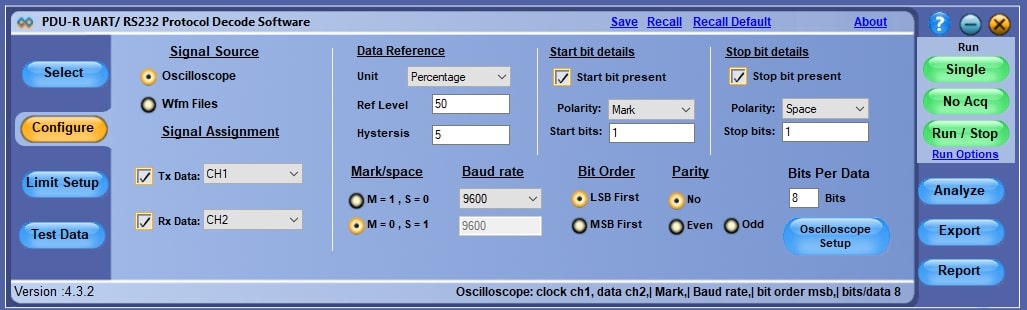

功能丰富的 PDU-R UART/RS232 协议解码软件可导入示波器获取的 UART/RS232 数据，并以不同的数据格式显示解码后的数据。 PDUR 可灵活设置 UART 帧停止/开始时的数字位。
为便于快速分析，PDU-R 可灵活显示解码字节中 MSB 和 LSB 位的顺序。 用户可以定义每个数据字节的位数，使 PDU-R 成为一种可定制的解码数据视图。 这些功能使 PDU-R 软件成为业界最佳的 UART 信号解码和调试软件。
在 PDU-R 协议解码软件中，用户可以通过在结果表中选择数据，快速将解码数据与波形连接起来。 在详细视图中，”1 “和 “0 “叠加在波形上，以便快速分析数据转换。 从 wfm 或 CSV 文件解码信号时，PDU-R 波形显示屏将绘制波形，以便同时查看 UART 信号的时域和数据域。
