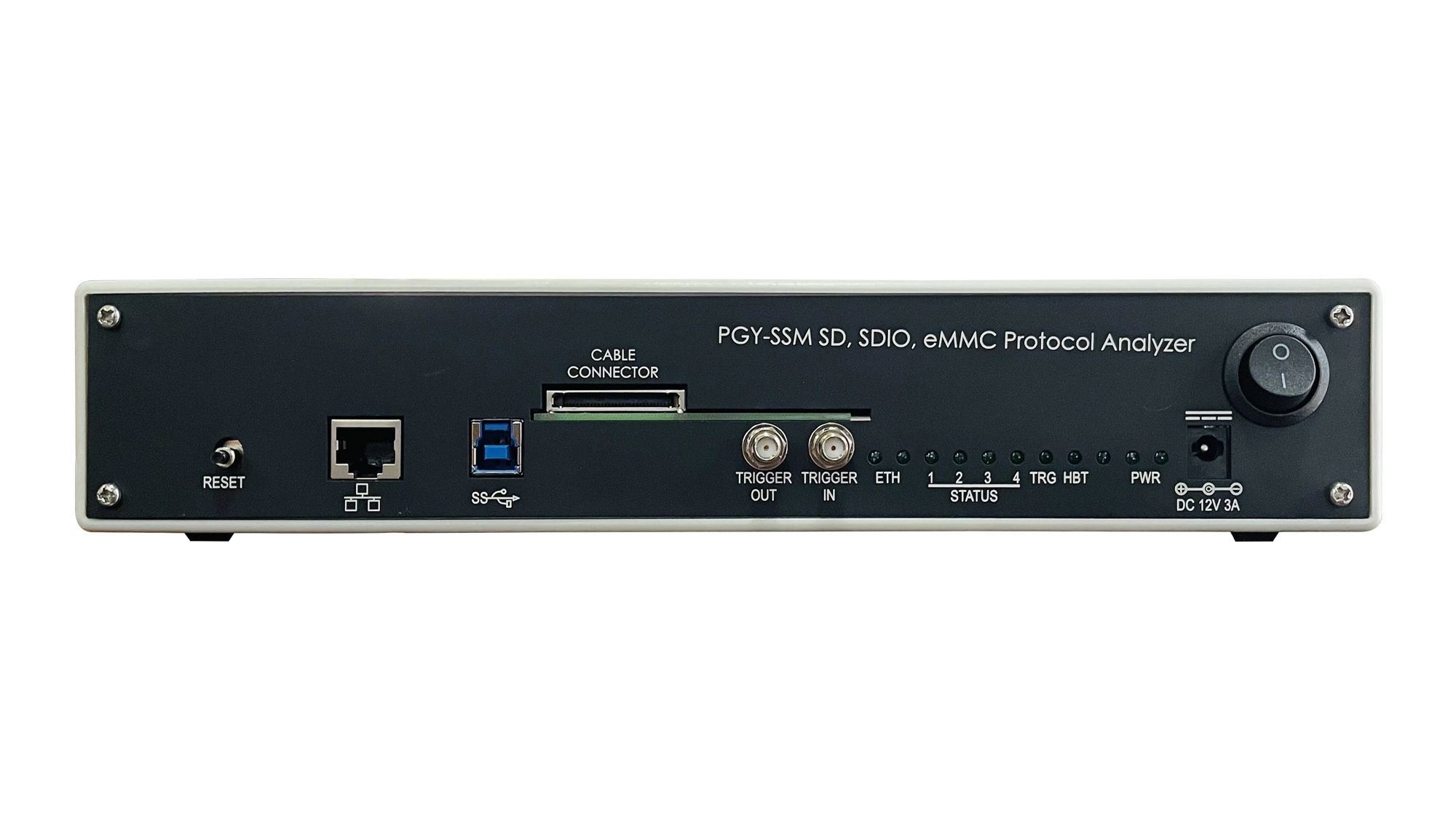

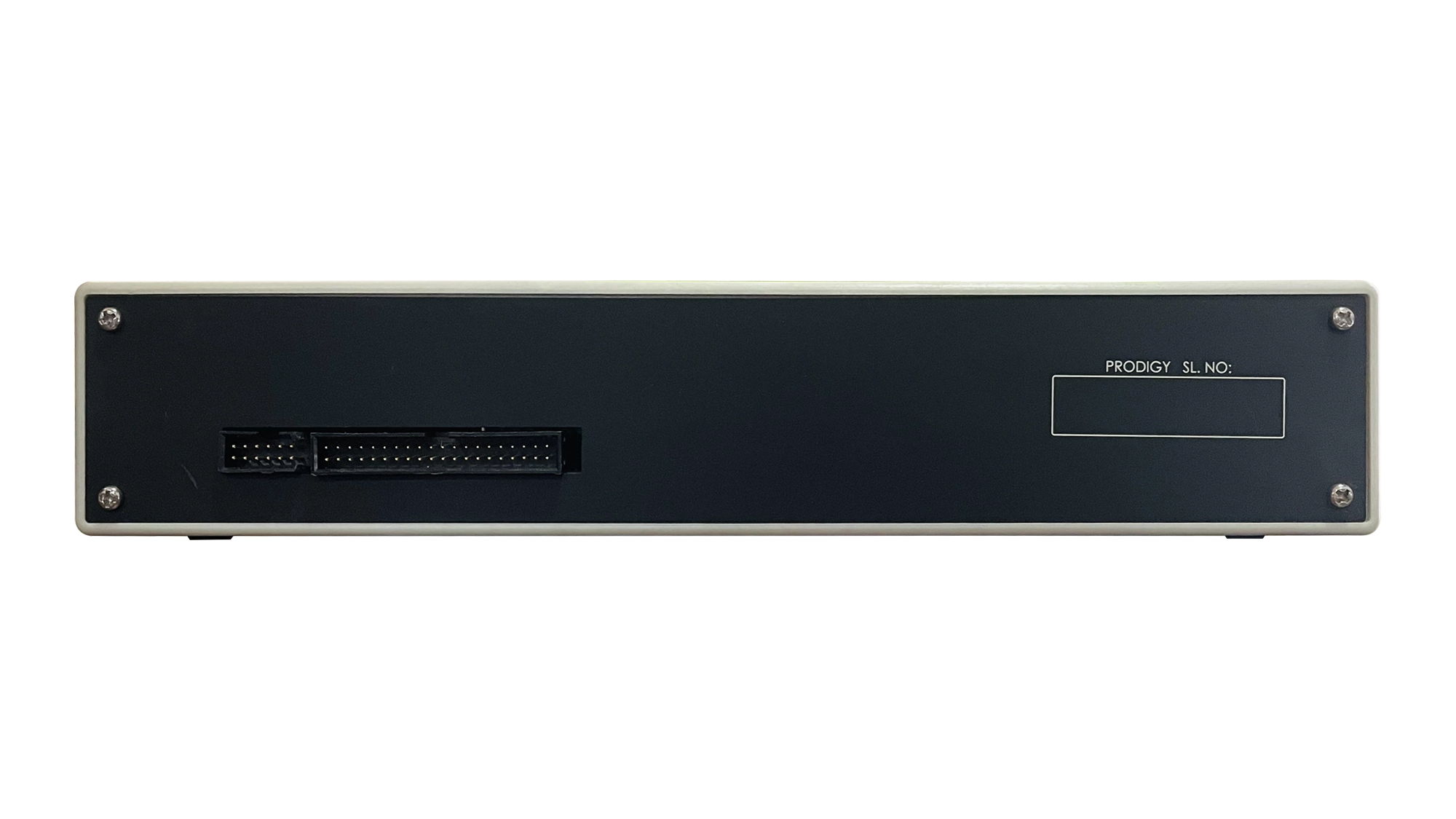

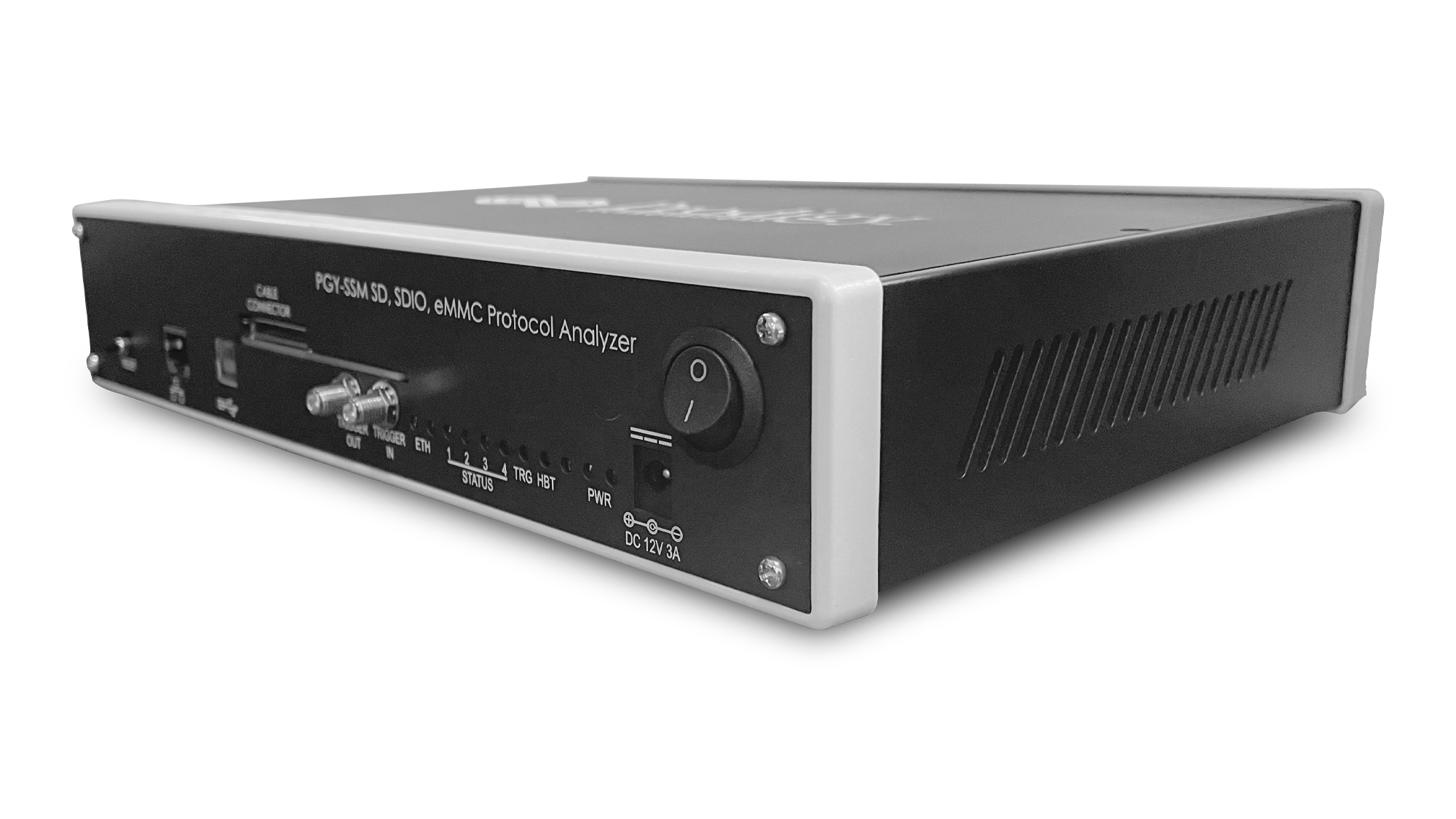

SD、SDIO、eMMC 协议分析仪
SD、SDIO、eMMC 协议分析仪（PGY-SSM）是一款具有多种功能的协议分析仪，用于捕捉和调试主机与被测设计之间的通信。 SD、SDIO 和 eMMC 协议分析仪支持数据速率高达 200MHz (HS400) DDR 模式的 SD、SDIO 和 eMMC。 SD、SDIO 和 eMMC 协议分析仪是业内首款支持 4.41、4.51、5.0 和 5.1 版规范的 eMMC 协议分析仪。
创新型有源探头对被测设备（DUT）的电气负载最小，可在不影响被测设备性能的情况下进行协议数据采集。 PGY-SSM 协议分析仪具有业内首创的功能，可将协议数据从 PGY-SSM 协议分析仪连续串流到运行用户界面的主机系统（使用 USB 3.0 或 GbE 接口）。 通过对协议数据、命令单元的全面解码和实时错误分析，可有效验证 SD/SDIO/eMMC 主机和设备之间的通信。
PGY-SSM Protocol Analyzer 使设计和验证工程师能够通过触发命令、响应、数据或 CRC 错误来测试和调试 SD、SDIO 和 eMMC。 它还能对命令、响应、CID、CSD 和 Ext CSD 寄存器进行瞬时解码。 分析 “功能可轻松分析所采集时间段内的命令、响应、数据和操作频率的图形显示。
主要特征
- 长时间持续监控协议数据，捕捉难以捉摸的事件（超过 30GB 的数据捕获量）
- 按照协议完整性、数据突发计数、CMD CRC 错误、响应 CRC 错误、数据 CRC 错误、定时值和保留命令的标准分析捕获的数据
- 基于硬件的协议感知实时触发功能可捕捉特定事件。 根据模式、命令或错误事件触发设备。
- 用户可以通过解码命令和响应参数来识别异常情况
- 分析功能通过绘制命令、响应、数据和操作频率与获取时间的关系图，对获取的协议数据进行分析
- 分析功能还可对设备寄存器进行解码，以便于分析
- 过滤器可让您查看解码协议数据包中的特定数据包
- 协议活动中特定事件的搜索功能
- 易于使用的用户界面节省了学习时间
- 处理长时间捕捉并显示解码数据，无需占用主机大量资源
- 在协议活动中插入标记[using Trigger-In] ，有助于将输入数字信号与协议活动关联起来
- 任何特定协议事件的触发输出信号都可触发示波器等其他仪器
- 使用 USB3.0 或千兆以太网接口连接主机系统[running UI]
- 使用 GbE 接口灵活升级硬件固件，便于现场升级固件
- 将解码数据包导出到 txt 文件，以便进一步分析。
规格
Interfaces Supported | SD3.0 (UHS-I), SD104.0, and eMMC 4.41/4.51/5 0/5 1 Specifications |
Protocol Decode | Command, Response, CRC, Data, Boot Data, Arguments, Device registers |
Data Decode | 1 bit, 4 bit, 8 bit SDR, or 4,8 bit DDR |
Protocol Test | Protocol integrity, CRC Errors, Timing values, Data CRC Errors, Reserved commands |
Operating Voltage levels | 1.2V, 1.8V, 3.3V |
Storage Capability | Continuous streaming of protocol activity up to 30GB |
Capture Mode | Manual Run/Stop, Time-specific |
Capture Duration time | 1 sec to 5 hours |
Trigger on | Command, Response, CRC errors, Sequential trigger |
Trigger Actions | Capture data and/or trigger out signal |
Signal Input | Digital Signal input to mark the activities in Protocol activity |
Host System Interface | USB3.0 or Gigabit Ethernet (Gbe) interface |
Host Machine Minimum Requirements | Microsoft Windows 8, Windows 7, 16GB of RAM. Storage with at least 50 GB HDD space for storing the acquired data. Display with resolution of at least 1024×768 |
设置
PGY-SSM 协议分析仪采用胖管道分析原理，分析仪探头连接在被测设备的主机和设备[memory] 之间的接口总线上。 它能捕捉主机/设备之间正在进行的所有事务，并对错误进行实时分析，还能通过主机系统上运行的用户界面对捕捉到的数据进行详细分析。 捕获的数据存储在运行用户界面的系统硬盘中，可以长时间捕获[expect to have enough free space in the hard disk] 。 PGY-SSM 协议分析仪通过 USB 3.0[Super Speed] 和 GbE 与主机连接。 PGY-SSM 分析仪和用户界面软件在主机上运行。 PGY-SSM 协议分析仪还能捕获 eMMC 的启动数据。
探测
PGY-SSM 协议分析仪配有一个有源探头，可提供非常灵活的探测，并将 DUT 的电气负载降至最低。 这是专门为应对探测 eMMC/SD/SDIO 信号的挑战而设计的。 该探头支持 200MHz DDR 带宽，因此可以准确捕捉 eMMC/SD/SDIO 信号。 探头有一个飞针引线组，带有一个伯格柱连接器和可焊接探头端头，非常方便连接到 DUT。
综合协议分析
PGY-SSM 软件提供业界最佳的协议分析功能。 简单易用的界面减少了协议调试的复杂性和时间。 解码列表的时间戳视图提供了主机和设备之间协议活动的完整视图。 通过点击选择提示，用户可以获得参数、CSD、CID 寄存器、数据活动等的解码。 [detailed view]
协议数据采集和触发
PGY-SSM Protocol Analyzer 具有强大的协议感知触发功能，可在特定事件中捕获协议事件。 PGY-SSM 支持简单和高级触发功能。 PGY-SSM 可以触发特定的命令、响应和 CRC 错误条件。 先进的触发功能允许在一连串事件发生后按顺序触发条件捕获协议数据。 在自动模式下，按下运行按钮即可采集数据。
协议数据捕获持续时间可通过手动停止或设置捕获持续时间来控制。 手动停止功能可通过 DUT 中的可视活动灵活设置协议数据捕获。 在持续时间方面，用户可以设置以秒为单位的数据捕获时间，也可以设置为 3 至 4 小时。 在捕获模式下，协议数据将连续串流到主机系统的硬盘驱动器中进行存储。
分析
1.分析功能可快速深入了解协议活动，而无需查看完整的协议活动。 下图显示了大量的曲线图：
分析视图是捕获的长时间数据的协议活动鸟瞰图。 它通过查看采集数据的绘图命令、响应、数据和操作频率来减少分析时间。 用户可以在绘图中搜索特定命令或响应。
分析
2.卡/设备信息提供设备寄存器参数的解码。 现在，用户不再需要手动解码每个寄存器的值。
主机最低要求：Microsoft Windows® 8、Windows 7、16GB 内存；至少 50GB 的硬盘空间用于存储获取的数据。 显示屏分辨率至少为 1024×768。
