PGY-USB 3.1 协议解码软件

全面的 USB 3.1 协议解码测试

USB 3.1 电气验证和协议解码软件提供 USB 3.1 规范中指定的电气测量合规测试和协议解码。 PGY-USB 3.1 电气验证和协议解码软件在泰克示波器中运行,单击按钮即可提供电气测量和协议解码。 这使工程师可以快速检查 USB 3.1 合规性并灵活地调试故障。 另外这个工程师可以解码USB 3.1调试通信的命令和响应。 PGY-USB 3.1 利用 MSO 的数字通道,提供 USB 3.1 数据线的解码。

PGY-USB 3.1 协议解码软件

PGY-USB3.0 协议分析软件

PGY-USB3.1 软件有助于分析 LFPS 和超高速模式。

特征:

1. 配置面板使用户能够加载 Tx 和 Rx 信号。

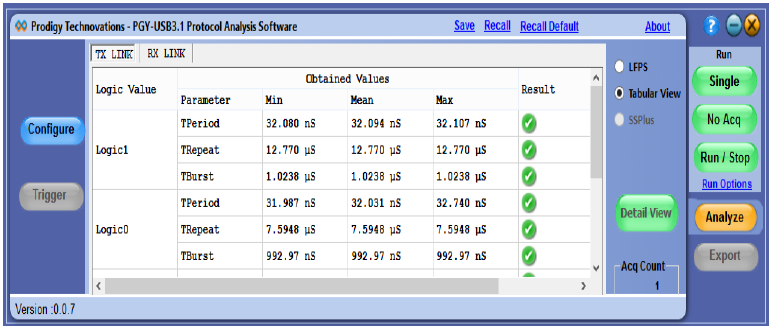

表格视图显示逻辑 1 和 0 在 LFPS 模式下的 TPeriod、TRepeat 和 TBurst 值。

树状图给出了LFPS类型的每个逻辑1和0的LFPS类型和时序相关值。

4. 提供了反转选项,以防捕获的波形反转。

5. 波形分析完成后,通过区分数据块和控制块来显示结果。 显示已捕获的数据包类型。 (在此版本的软件中,未显示内部数据包详细信息)。 已捕获的加扰字节及其未加扰值都显示在软件中。

详细视图窗口提供每个数据块/控制块中字节的详细信息以及捕获数据包的时间。 波形图与网格上显示的数据包相关联。 该图包含各种功能,如总线图、缩放、平移、波形上的位表示和光标。

订购信息
PGY-USB3.1 (发货包括带有 PGY-USB3.1 协议分析软件的 CD)
许可证被锁定到示波器
