PGY-SSM SD/SDIO/eMMC 协议分析仪

SD协议分析器SDIO协议分析器,eMMC协议分析器(PGY-SSM)是具有多个功能的协议分析仪,用于捕获和调试主机和设计的设计之间的通信。 PGY-SSM协议分析器支持SD,SDIO和eMMC,用于数据速率高达200MHz DDR模式。 PGGY-SSM是业界第一个支持版本4.41, 4.51, 5.0 和 5.1规格的eMMC协议分析器。

PGY-SSM SD/SDIO/eMMC 协议分析仪

PGY-SSM SD/SDIO/eMMC 协议分析仪是一款综合性的协议分析仪,具有多种功能,可捕获和调试主机与被测内存之间的通信。 PGY-SSM协议分析器支持SD,SDIO和eMMC,用于数据速率高达200MHz DDR模式。 PGGY-SSM是业界第一个支持版本4.41, 4.51, 5.0 和 5.1规格的eMMC协议分析器。 创新的有源探头在被测设备 (DUT) 上具有最小的电气负载,并允许在不影响 DUT 性能的情况下捕获协议数据。在业界首创的功能中,PGY-SSM 协议分析器允许从 PGY-SSM 协议分析器向运行 UI 的主机系统(使用 USB3.0 或 GbE 接口)连续传输协议数据 协议数据、命令单元全面解码,实时错误分析,有效验证SD/SDIO/eMMC主机与设备的通信。

PGY-SSM 协议分析器使设计和验证工程师能够通过触发命令、响应、数据或 CRC 错误来测试和调试 SD、SDIO 和 eMMC。它还提供命令、响应、CID、CSD 和 Ext CSD 寄存器的即时解码。分析功能提供易于分析的命令、响应、数据和获取持续时间操作频率的图形表示。

特征
产品功能如下:

  • 长时间持续监控协议数据以捕获难以捉摸的事件(超过 30GB 的数据捕获)
  • 根据协议完整性、数据突发计数、CMD CRC 错误、响应 CRC 错误、数据 CRC 错误、时序值和保留命令的标准分析捕获的数据
  • 基于硬件的实时协议感知触发功能可以捕获特定事件。模式、命令或错误事件的触发设施。
  • 用户可以通过解码命令和响应参数来识别异常。
  • 分析功能通过在采集时间内绘制命令、响应、数据和操作频率,对采集的协议数据进行分析。
  • 分析功能还提供设备寄存器的解码,以便于分析。
  • 过滤器允许您查看解码协议数据包中的特定数据包。
  • 协议活动中特定事件的搜索功能。
  • 易于使用的用户界面可节省学习曲线的时间。
  • 无需占用大量主机资源即可处理长时间捕获并显示解码数据
  • 在协议活动中插入标记 [using Trigger-In] 有助于将输入数字信号与协议活动相关联。
  • 任何特定协议事件的触发输出信号允许触发其他仪器,例如示波器。
  • 使用 USB3.0 或千兆以太网接口连接到主机系统 [running UI]
  • 使用 GbE 接口升级硬件固件的灵活性提供了轻松的现场固件升级。
  • 将解码后的数据包导出到 txt 文件以供进一步分析

规格

支持的接口 SD3.0 (UHS-I)、SDIO4.0 和 eMMC 4.41/4.51/5.0/5.1 规格
协议解码 命令、响应、CRC、数据、引导数据、参数、设备寄存器
数据解码 1 位、4 位、8 位 SDR 或 4,8 位 DDR
协议测试 协议完整性、CRC 错误、时序值、数据 CRC 错误、保留命令
工作电压水平 1.8V, 3.3V
存储能力 高达 30GB 或 4 到 5 小时捕获持续时间的协议活动的连续流
捕捉模式 手动运行/停止,特定时间
捕获持续时间 1秒至5小时
触发 命令、响应、CRC 错误、顺序触发
触发动作 捕获数据和/或触发输出信号
信号输入 数字信号输入以标记协议活动中的活动
主机系统接口 USB3.0 或 GbE 接口
主机最低要求 Microsoft Windows® 8、Windows 7、16GB 内存;至少有 </br 的存储>
50 GB 硬盘空间用于存储获取的数据。显示带有</ br >
分辨率至少为 1024×768

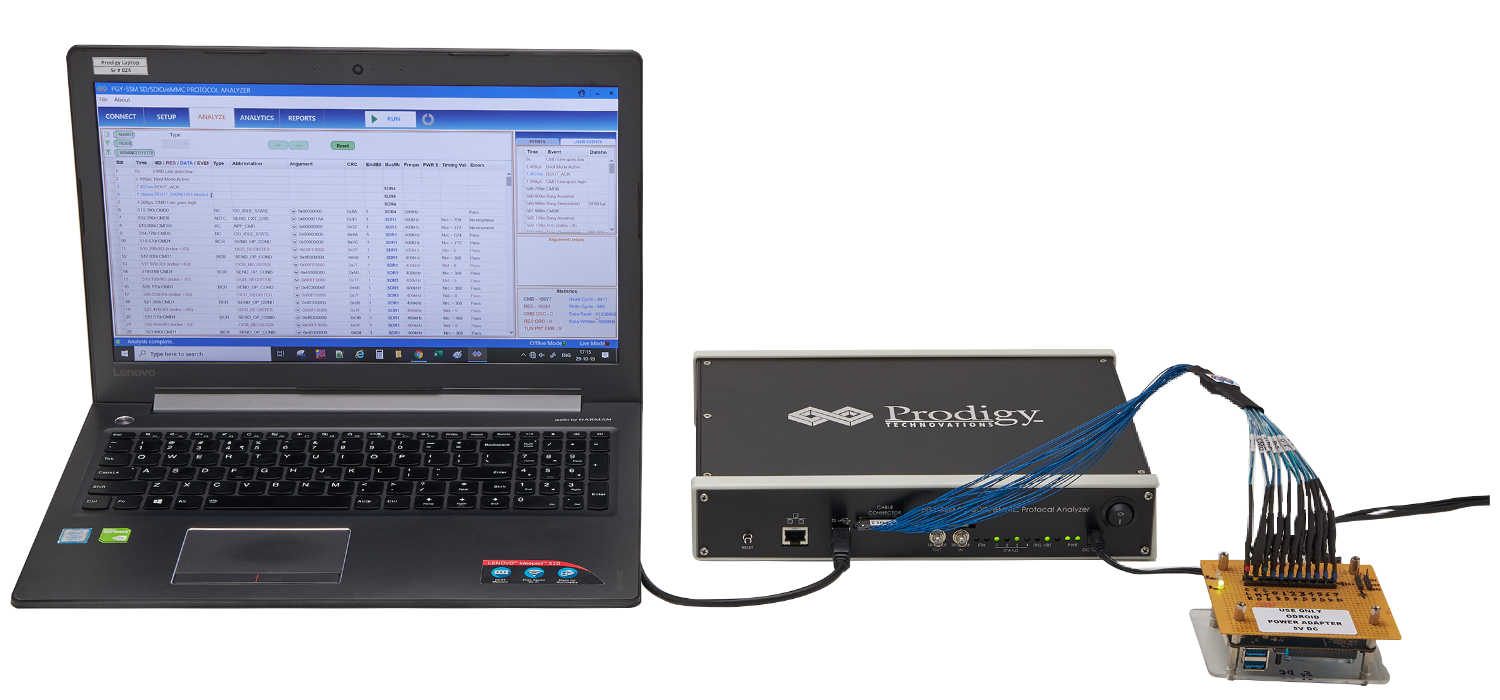

设置

PGY-SSM 协议分析仪的工作原理是胖管道分析,其中分析仪探头连接在主机和被测单元的设备[memory]之间的接口总线上。 它捕获主机/设备之间发生的所有事务,并对错误进行实时分析 + 对捕获的数据进行详细分析,这些数据通过在主机系统上运行的 UI 提供。 采集到的数据存储在运行UI的系统硬盘中,实现长时间采集[expect to have enough free space in the hard disk]. PGY-SSM 协议分析器使用 USB3.0 [Super Speed] 和 GbE 连接到主机。 PGY-SSM 分析器和 UI 软件在主机中运行。 PGY-SSM 协议分析器还能够捕获 eMMC 的启动数据。

探测

PGY-SSM 协议分析仪具有有源探头,可提供非常灵活的探测,同时将 DUT 的电负载降至最低。 这是专门为解决探测 eMMC/SD/SDIO 信号的挑战而设计的。 Probe 支持 200MHz DDR 带宽,因此可以毫无错误地捕获 eMMC/SD/SDIO 信号。 Probes 有一个带有 berg post 连接器的飞针引线组和可焊接的探针尖端,可以非常方便地连接到 DUT。

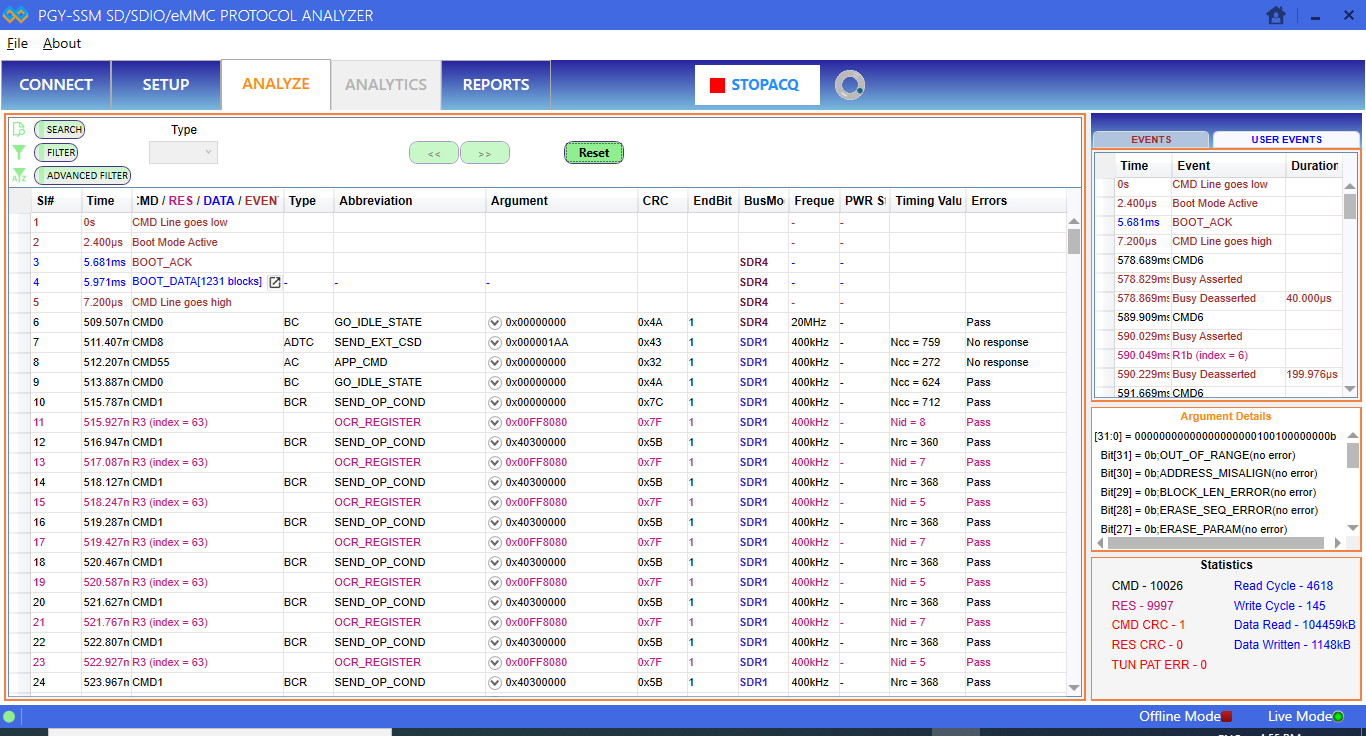

综合协议分析

PGY-SSM软件提供行业的最佳协议分析功能。 易于使用的界面减少了协议调试的复杂性和时间。 解码列表的时间戳视图提供了主机和设备之间协议活动的完整视图。 通过单击选择提示,用户可以获得参数,CSD,CID寄存器,数据活动等的解码 [detailed view]

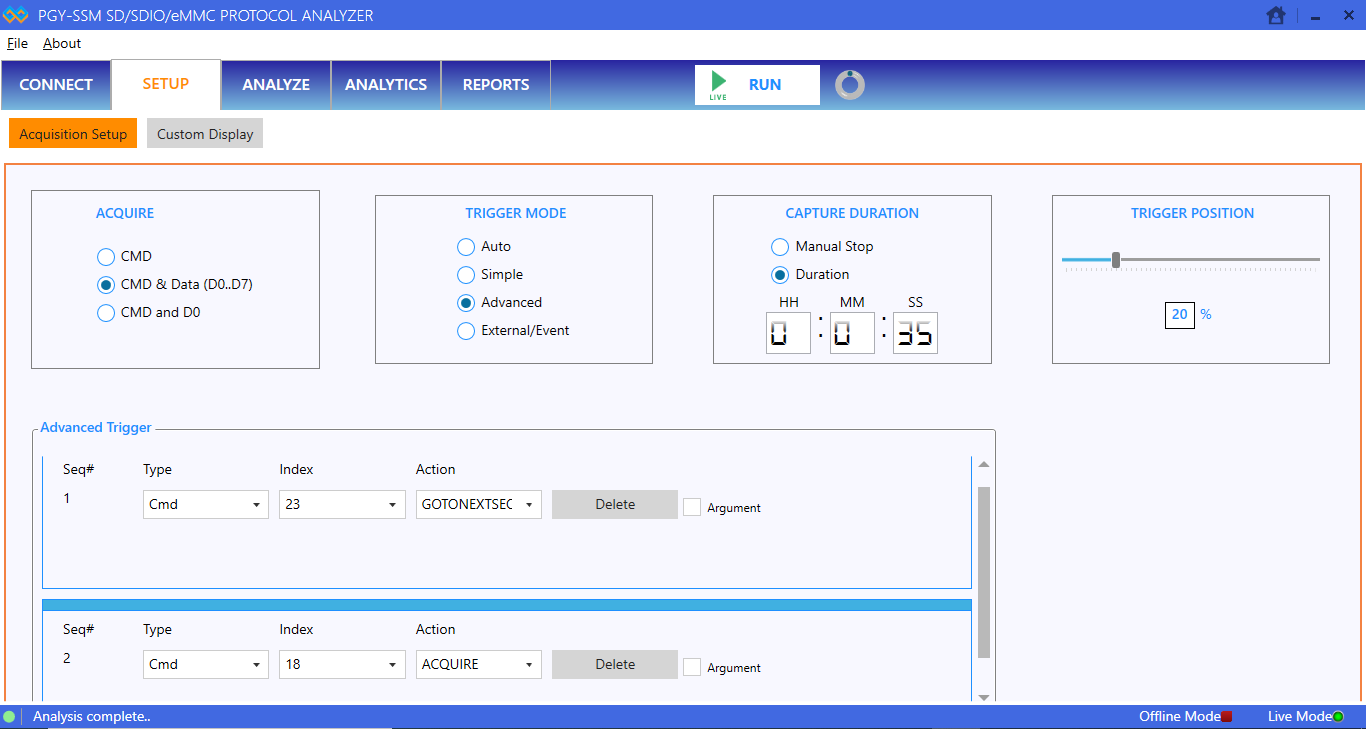

协议数据捕获和触发

PGY-SSM 协议分析仪具有强大的协议感知触发功能,允许在特定事件时捕获协议事件。 PGY-SSM支持简单且先进的触发功能。 PGY-SSM 可以触发特定的命令、响应、CRC 错误状态。 高级触发功能允许在一系列事件后捕获协议数据的顺序触发条件。 在自动模式下,按RUN按钮捕获数据。

协议数据捕获持续时间由手动停止或设置捕获持续时间控制。 手动停止可灵活地通过 DUT 中的视觉活动捕获设置的协议数据。 在持续时间内,用户将数据捕获到3到4小时。 在捕获模式下,协议数据将持续流式传输到托管系统硬盘驱动器以存储。

分析学

A) 分析功能可以快速提供对协议活动的洞察,而无需通过完整的协议活动。 如下图所示:

分析视图是捕获的长时间数据的协议活动的鸟瞰图。 通过查看绘图命令减少分析时间;捕获数据的响应、数据和操作频率。 用户可以在图中搜索特定的命令或响应。

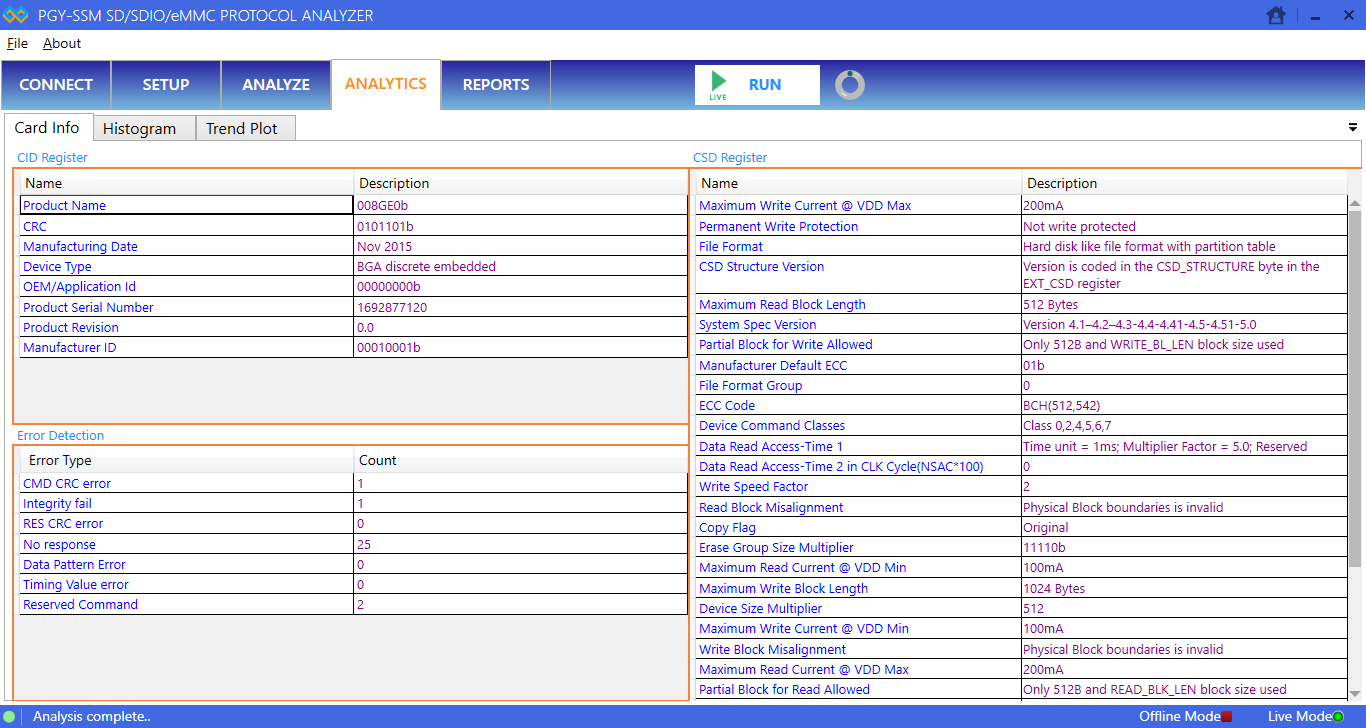

B) 卡/设备信息提供设备寄存器参数的解码。 现在,用户不再需要手动解码每个注册值。

主机最低要求:Microsoft Windows® 8、Windows 7、16GB RAM;具有至少 50 GB 硬盘空间的存储空间,用于存储获取的数据。 显示分辨率至少为 1024×768。

订购信息
订购信息如下:

PGY-SSM SD、SDIO 和 eMMC 协议分析仪
(发货包括硬件、软件光盘、一套探头、USB3.0 和以太网电缆、电源适配器)

选项:
PGY-SSM –S/W 离线 SD、SDIO、eMMC 协议分析软件
(发货包括带有用于许可证的 USB 密钥的软件 CD)

保修单:
硬件和软件保修一年。
对于任何制造缺陷,探头均享有三个月的保修期
