PGY-SSIC MIPI-SSIC 프로토콜 분석 소프트웨어

SSIC 전기 유효성 검사 및 프로토콜 디코드 소프트웨어는 지정된대로 전기 측정 규정 준수 테스트 및 프로토콜 디코딩을 제공합니다 SSIC 사양. 테크트로닉스 오실로스코프에서 실행되는 PGY-SSIC 전기 유효성 검사 및 프로토콜 디코드 소프트웨어는 버튼을 클릭하면 전기 측정 및 프로토콜 디코드를 제공합니다. 이를 통해 엔지니어는 SSIC 준수 및 유연성을 신속하게 검사하여 오류를 디버깅할 수 있습니다. 이 엔지니어 외에도 SSIC의 명령과 응답을 디코딩할 수 있습니다. PGY-SSIC는 MSO의 디지털 채널을 활용하고 SSIC 데이터 라인의 디코딩을 제공합니다.

특징들
제품 기능은 다음과 같습니다:
- 트리 구조 형식의 상세 프레임 정보와 함께 프로토콜 패킷 데이터를 동시에 표시하고 쉽게 디버그할 수 있도록 전기 파형과 상호 연결합니다.
- PWM 및 HS 신호를 위해 디코딩된 데이터 비트를 파형에 오버레이하여 신호 전환을 쉽게 이해할 수 있습니다.
- 프로토콜 뷰는 타이밍 정보와 프로토콜 이벤트의 방향을 가진 TX와 RX 레인 사이의 시간 동기화 프로토콜 활동을 제공합니다.
- 프로토콜 뷰는 쉬운 해석을 위해 비트 패턴으로 메시지를 제공합니다.
- 프로토콜 보기는 기호 세부 정보와 8비트 및 10비트 값을 제공합니다.
- 버스 다이어그램에서 8B/10B 디코딩 데이터를 볼 수 있는 유연성입니다.
- 실시간 프로토콜 인식 트리거를 통해 특정 프로토콜 이벤트에서 신호를 획득할 수 있습니다.
- 사용자가 주 프로토콜 이벤트에 집중할 수 있도록 디코딩된 데이터의 동기화, com, 유휴 및 건너뛰기 상태를 유연하게 필터링할 수 있습니다.
- 마커 M1 및 M2의 상세 보기를 통해 타이밍 측정이 용이합니다.
- 소프트웨어는 Tektronix 창 기반 오실로스코프와 완벽하게 통합되며 오실로스코프의 실시간 데이터를 사용하여 프로토콜 분석을 지원합니다.
- 프로토콜 이벤트를 찾을 수 있는 검색 및 필터링 기능을 제공합니다.
- 더 많은 수의 이벤트를 캡처하기 위한 장기 데이터 디코딩 지원입니다.
- WFM 파일을 사용하여 오프라인 분석 기능을 제공합니다.
- CSV 및 TXT 파일 형식으로 데이터를 내보내는 문서
오실로스코프와 완벽한 통합
PGY-SSIC MIPI-SSIC 프로토콜 분석 소프트웨어는 Tektronix 고성능 윈도우 오실로스코프 내에서 실행됩니다. 엔지니어는 PGY-SSIC 소프트웨어를 구성하여 오실로스코프의 라이브 채널 또는 wfm 파일 형식에서 데이터를 자동으로 가져올 수 있습니다. 이를 통해 SSIC 프로토콜의 실시간 및 오프라인 프로토콜 테스트가 가능합니다.
- 프로토콜 분석을 위한 SSIC 신호 소스는 오실로스코프의 라이브 채널 또는 저장된 wfm 파일 형식 데이터일 수 있습니다.
- 프로토콜 인식 트리거는 테크트로닉스 오실로스코프의 직렬 패턴 트리거를 활용하고 프로토콜 트리거 설정을 활성화합니다.
- 오실로스코프의 실시간 데이터를 사용하여 단일 수집, 반복 및 교류 없음 모드를 지원합니다.
오실로스코프와 완벽한 통합
PGY-SSIC MIPI-SSIC 프로토콜 분석 소프트웨어는 Tektronix 고성능 윈도우 오실로스코프 내에서 실행됩니다. 엔지니어는 PGY-SSIC 소프트웨어를 구성하여 오실로스코프의 라이브 채널 또는 wfm 파일 형식에서 데이터를 자동으로 가져올 수 있습니다. 이를 통해 SSIC 프로토콜의 실시간 및 오프라인 프로토콜 테스트가 가능합니다.
- 프로토콜 분석을 위한 SSIC 신호 소스는 오실로스코프의 라이브 채널 또는 저장된 wfm 파일 형식 데이터일 수 있습니다.
- 프로토콜 인식 트리거는 테크트로닉스 오실로스코프의 직렬 패턴 트리거를 활용하고 프로토콜 트리거 설정을 활성화합니다.
- 오실로스코프의 실시간 데이터를 사용하여 단일 수집, 반복 및 교류 없음 모드를 지원합니다.
PGY-SSIC MIPI-SSIC 결과분석
결과 창:
PGY-SSIC 프로토콜 분석 소프트웨어의 결과를 제공합니다. PGY-SSIC 소프트웨어에는 디코딩된 데이터의 각 레인이 표시됩니다. 접힘으로써 각 버스트 패킷은 각 프레임 내에서 서로 다른 프레임과 콘텐츠를 제공합니다. PGY-SSIC 소프트웨어는 개별 레인의 디코딩된 프레임을 오실로스코프 디스플레이의 해당 전기 파형에 연결하고 프로토콜 활동을 물리적 계층 정보와 연관시키는 데 도움이 됩니다.
프로토콜 유효성 검사 및 디버깅을 위해 PGY-SSIC 소프트웨어는 상세 보기 및 프로토콜 보기를 제공합니다.
상세 보기:
PGY-SSIC 소프트웨어에는 프로토콜 이벤트와 전기 파형 간의 상관 관계를 나타내는상세 보기가 표시됩니다. 쉽게 해석할 수 있도록 PWM 및 HS 신호의 이진 값에서 패킷 레벨 정보로 낮은 레벨 정보를 제공합니다. TX 및 RX 차선 디코딩 데이터가 표시됩니다. 마커를 디코딩된 프레임에 배치하여 서로 다른 레인의 프로토콜 이벤트 사이의 타이밍 값을 알 수 있다. 프레임 설명은 메시지 및 패킷 내용을 알 수 있는 드롭다운 트리 구조 정보를 제공합니다. 버스 뷰어는 선택한 프로토콜 패킷 파형과 버스 다이어그램을 동시에 표시합니다. 여기에는 기호 정보, 파형에 이진 정보 오버레이 및 8B/10B 데이터 디스플레이가 포함됩니다. 필터 및 검색 기능을 통해 관심 있는 프로토콜 이벤트에 집중하여 쉽게 분석할 수 있습니다.
프로토콜 보기:
프로토콜 보기는 여러 차선 데이터를 동기화하고 동기화된 시간 이벤트 뷰어에 표시합니다. 이를 통해 타이밍 데이터와 호스트 및 디바이스 간의 통신에 대한 통찰력을 얻을 수 있습니다. 사용자는 통신 방향, 교환되는 패킷 유형, 교환 속도, 차선 번호 및 패킷의 주요 기능을 빠르게 볼 수 있습니다. 사용자는 프로토콜 보기의 필터 및 검색 기능을 사용하여 관심 이벤트에 집중할 수 있습니다. 패킷 세부 정보에는 프로토콜 상태를 쉽게 이해할 수 있도록 비트 수준의 각 패킷 상태가 포함됩니다. 기호 표에는 각 기호의 8비트 및 10비트 값이 표시됩니다.

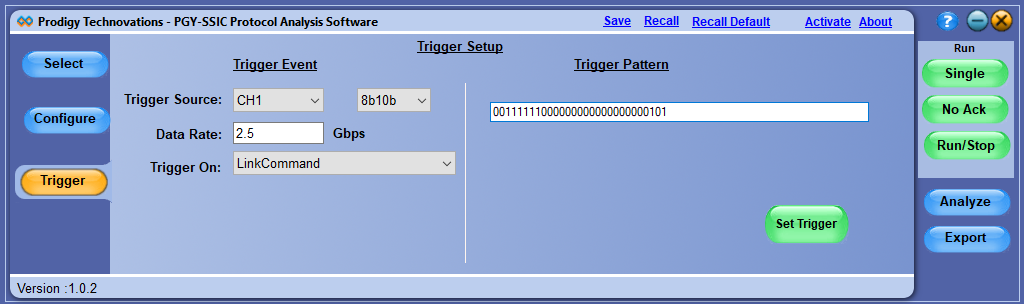

프로토콜 인식 트리거:
PGY-SSIC 소프트웨어는 테크트로닉스 오실로스코프의 옵션 ST6G를 활용하고 실시간 프로토콜 기반 트리거 조건을 설정합니다. PGY-SSIC는 프로토콜 인식 트리거에 대해 PWM 및 HS 속도를 모두 지원합니다.
프로토콜 인식 트리거 유형 | |
PWM | 쓰기 명령 |
쓰기 응답 | |
읽기 명령 | |
읽기 응답 | |
HS (8B/10B) | 마커0 |
TS1 주문 세트 | |
TS2 주문 세트 | |
스킵 주문 세트 | |
링크 명령 | |
링크 관리 패킷 | |
트랜잭션 패킷 | |
데이터 패킷 | |
isochronous 데이터 패킷 |
주문 정보
주문 정보는 다음과 같습니다:
- PGY-SSIC MIPI SSIC 프로토콜 분석 소프트웨어(배송에는 PGY-SSIC MIPI-SSIC 프로토콜 분석 소프트웨어 CD 포함)
