PGY-QSPI – QSPI 电气验证和协议解码软件

QSPI 电气验证和协议解码软件提供 QSPI 规范中指定的电气测量合规性测试和协议解码。 PGY-QSPI 电气验证和协议解码软件在泰克示波器中运行,单击按钮即可提供电气测量和协议解码。 这允许工程师快速检查 QSPI 合规性和灵活性以调试故障。 除了这个工程师可以解码QSPI的命令和响应调试通信。 PGY-QSPI 利用 MSO 的数字通道并提供 QSPI 数据线的解码。

PGY-QSPI – QSPI 电气验证和协议解码软件

特征

QSPI 支持以下功能:

  • 单双传输率 (STR/DTR)
  • 支持 Ext SPI、Dual SPI 和 Quad SPI 的电气测量和一致性测试
  • 支持在命令索引和 S# 下降沿上触发
  • 支持泰克 MSO 的模拟和数字通道
  • 具有可定制 QSPI 电信号参考电平的自动电测量
  • 可自定义的测量限制设置,用于电信号的通过/失败验证以启用测量
  • 能够以 CSV 和 txt 格式存储 QSPI 协议数据和电气数据
  • 报告生成
  • 支持离线分析

配置面板

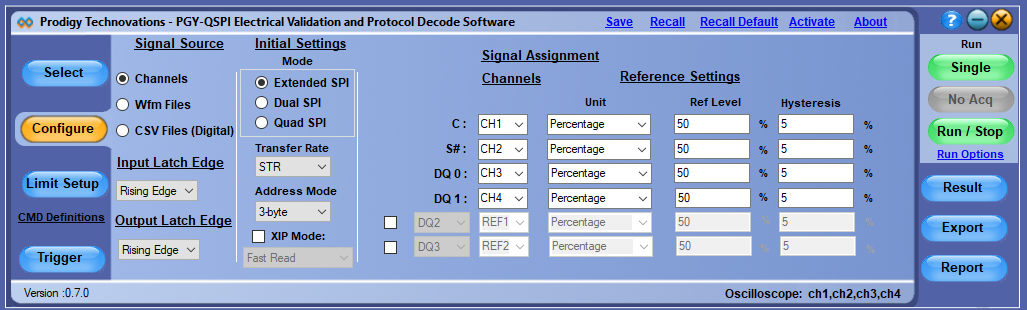

配置面板有助于选择信号源,例如通道、Wfm 文件和 CSV 文件(数字)。 示波器的实时模拟或数字通道可用于分析信号。该软件对数据进行解码并显示协议数据和电气测量值,如下所示。使用存储的 .wfm fies(模拟通道数据)或 csv 文件(数字通道数据)进行离线分析。

限制设置面板

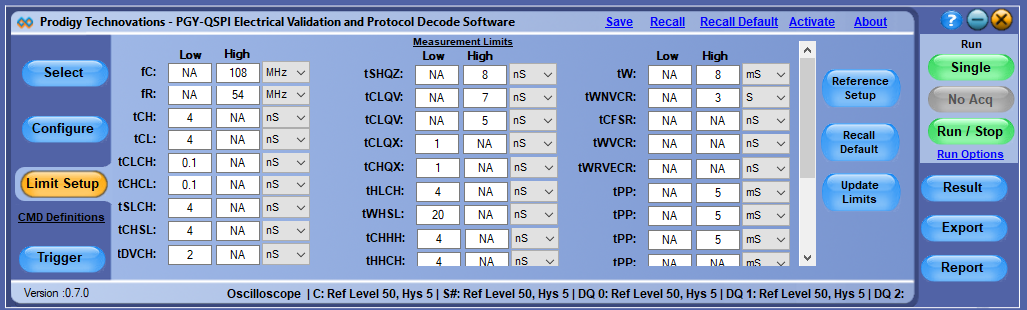

限制设置选项卡有助于设置每个选定测量的限制和参考电平。为了表征和验证 QSPI 信号,PGY-QSPI 软件提供图形测量参考电平设置来设置 QSPI 信号的测量参考电平。

电气测量

PGY-QSPI 软件提供了广泛的电气测量列表(不支持 DTR):

  • 除 READ 以外的所有命令的时钟频率
  • READ 命令的时钟频率
  • 时钟高时间
  • 时钟低时间
  • 时钟上升时间
  • 时钟下降时间
  • S# 活动建立时间(相对于时钟)
  • S# 非活动保持时间(相对于时钟)
  • 设置时的数据
  • 数据保持时间
  • S# 活动保持时间(相对于时钟)
  • S# 非活动设置时间(相对于时钟)
  • S# 在 READ 命令后取消选择时间
  • S# 在非 READ 命令后取消选择时间
  • 输出禁用时间
  • 时钟低电平输出有效低于 30pF
  • 时钟低电平输出有效低于 10pF
  • 输出保持时间(时钟低电平)
  • 输出保持时间(时钟高电平)
  • HOLD 命令建立时间(相对于时钟)
  • HOLD 命令保持时间(相对于时钟)
  • HOLD 命令建立时间(相对于时钟)
  • HOLD 命令保持时间(相对于时钟)
  • HOLD 命令输出 Low-Z
  • HOLD 命令输出 High-Z
  • HOLD 命令输出 High-Z
  • 写保护保持时间
  • 用于扩展和双 I/O 页面程序的增强型 VPPH HIGH 到 S# LOW

协议解码

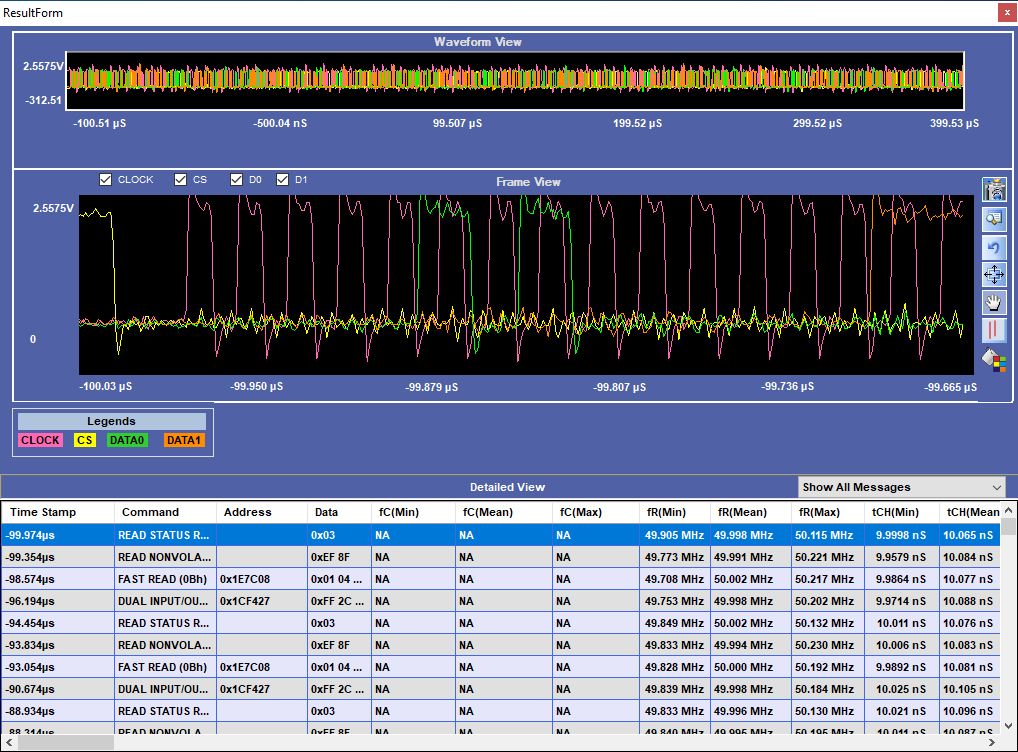

PGY-QSPI 同时解码 QSPI 信号和电测量。 软件提供了查看解码命令、地址和相关数据的灵活性。

详细视图将所选命令链接到电波形,以便于调试协议相关问题。

Oscilloscopes Supported
支持以下泰克示波器:

  • DPO/MSO5000 系列
  • DPO7000 系列
  • DPO/MSO/DSA 70000系列

订购信息
订购信息如下:

  • PGY-QSPI(发货包括带有 PGY-QSPI 电气验证和协议解码软件的 CD)许可证锁定在示波器上。
