PGY-I3C-EX-PD I3Cプロトコル・エクササイザーおよびアナライザーの詳細
I3C Protocol Analyzer(PGY-I3C-EX-PD)は、ホストとテスト対象のデザイン間の通信をキャプチャし、デバッグするための複数の機能を備えたプロトコルアナライザです。I3Cシリアルバスインターフェースは、携帯電話や自動車産業における将来のセンサー接続のためのインターフェースとして選ばれています。 また、新しいデータ集約型アプリケーションに対応するために、将来の組み込み電子アプリケーション向けに、低コストで信頼性の高いインターフェースを選択することもできます。
PGY-I3C-EX-PDは、PGY-I3C-EX-EDをマスター／スレーブとして構成し、エラー・インジェクション機能を備えたI3Cトラフィックを生成し、I3Cプロトコルのデコード・パケットをデコードすることで、設計およびテスト・エンジニアがI3C設計の仕様をテストすることを可能にする代表的な装置です。
データシート
マルチ・ドメイン・ビュー
マルチ・ドメイン・ビューは、I3Cプロトコルのアクティビティを単一のGUIで完全に表示します。 ユーザーは、GUIまたはスクリプトを使用して、I3C/I2Cトラフィックを生成するようアナライザを簡単に設定できます。 ユーザーは、セットアップメニューから異なるトリガ条件を設定して、特定のイベントでプロトコルアクティビティをキャプチャし、マスターとスレーブの間の遷移をデコードすることができます。 デコードされた結果は、タイミング図とプロトコルリストウィンドウで自己相関を持って表示することができます。 ステート・マシン・ビューでは、マスターとスレーブの間でステート・マシンを切り替えて、デザインの検証を行うことができます。 このように情報を包括的に表示することで、I3Cプロトコルのアクティビティをデバッグするための使いやすいソリューションを提供する、業界最高の製品となっています。
エクササイザ
PGY-I3C-EX-PDは、GUIとスクリプトによるI3Cトラフィック生成に対応しています。 ユーザは、GUI を使用して DUT をテストすることで、単純なトラフィック生成を生成できます。 スクリプトベースの GUI は、エラーインジェクションを含む、実際の世界で予想されるトラフィック全体をエミュレートする柔軟性を提供します。 以下のようにI3Cトラフィックを生成することができます。
- スレーブ静的を使用した SET 動的アドレス
- SETMWLとデータ パリティ エラー
- GETMWLとコマンド パリティ エラー
- ENTHDR0 DDR CRCエラーのあるモード
タイミング図とプロトコル一覧表
タイミングビューでは、SCLおよびSDA信号のプロットとバスダイアグラムが表示されます。 プロトコルビットをデジタルタイミング波形にオーバーレイすると、プロトコルでデコードされたデータのデバッグが容易になります。 カーソルとズーム機能は、タイミングエラーのタイミング図でプロトコルを分析することが便利になります。

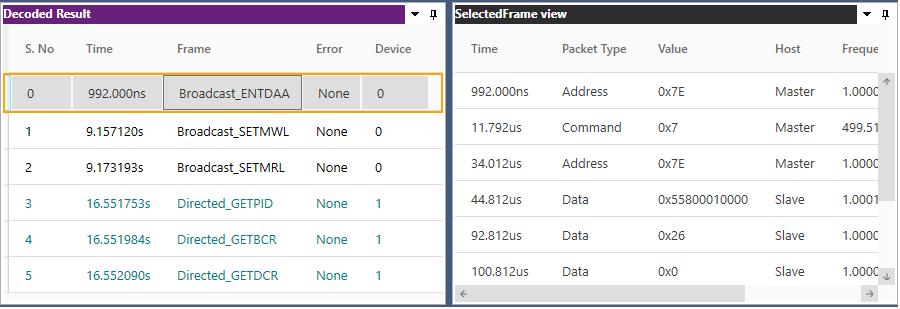

[プロトコル] ウィンドウには、各状態とすべてのパケットの詳細でデコードされたパケット情報が表示されます。 プロトコルリストウィンドウで選択されたフレームは、タイミングビューで自動相関され、パケットのタイミング情報を見ることができます。
強力なトリガー機能
PGY-I3C-EX-PDは、オート、シンプル、アドバンスの各トリガ機能に対応しています。 アナライザーは、ブロードキャスト、ディレクテッド、プライベートメッセージなどのプロトコルパケットのいずれかをトリガーすることができます。 高度なトリガーは、複数のトリガー条件を監視する柔軟性を提供し、複数の状態トリガーマシンを設定することができます。 ユーザーは、タイマーを開始し、設定されたタイマー値でトリガーできます。
PGY-I3C-EX-PD仕様
| エクササイザ: | |
|---|---|
| プロトコル・レイヤー | |
1つのマスターと3つのスレーブ、または1つのマスター、1つのセカンダリマスター、および2つのスレーブ
|
|
| I3C/I2Cトラフィック生成 | カスタムI3C/I2Cトラフィック生成 |
| 実世界のネットワークトラフィックをシミュレート | |
| SCL周波数 | 100KHz-12.5 MHz |
| 電圧駆動レベル |
50mV刻みで1V〜3.3V |
| IBI | はい、サポートされています (他のDUTと一緒にテストする) |
| HotJoin | はい、サポートされています(他のDUTと一緒にテストする) |
| CCCに対応 | SETXTIME、 ENTTM、ENTAS*以外は、すべてのCCCがサポートされています |
| SCLヂューティ サイクル変動 |
ユーザー定義 |
| SCLとSDA遅延 | ユーザー定義 |
| 二つのメッセージ間の遅延 |
ユーザー定義として指定 |
| エラー注入 | I3Cに規定されているS0～S5種類のエラー |
| 仕様 | |
| DDRトラフィックのCRCエラー | |
| DDRトラフィックのプリアンブル・エラー | |
| ACK/NACKエラー(スレーブ) | |
| マスター・アボート | |
| 標準外のフレーム | |
| 標準外の起動、停止とHDR終了パターン | |
| スクリプトの保存とロード | |
| プロトコル分析 | |
| 対応されいます | I3CとI2Cプロトコル・デコード |
| プロトコル・ビュー | タイミング図ビュー |
| プロトコル一覧 | |
| ステートマシン・ビュー | |
| プロトコルのパケットをタイミングよく表示するバス・ダイアグラム | |
| ダイアグラム・プロットプロット | |
| プロトコル・トリガー | オート(任意のパケットでトリガー可能) |
| シンプル(ユーザー定義のI3CまたはI2Cパケットでトリガー) | |
| アドバンスド（マルチステートおよびマルチレベルトリガー、タイマー機能付き） | |
| キャプチャ時間 | ホストのHDD/SSDへのプロトコルデータの連続ストリーミング |
| キャプチャ時間 | プロトコル・エラー・レポート |
| I3Cに規定されているS0～S5 種類のエラー | |
| DDRトラフィックにおけるCRCエラーの仕様 | |
| DDRトラフィックにおけるプリアンブル・エラー | |
| ACK/NACKエラー(スレーブ) | |
| マスター・アボート | |
| 標準外のフレームフレーム | |
| 標準外の起動、停止とHDR終了パターン | |
| ホスト接続性 | USB3.0/2.0インターフェース |
注文情報
PGY-I3C-EX-PD I3Cプロトコルエクササイザーとアナライザ
(出荷時には、ハードウェア、ソフトウェアCD、プローブ1セット、USB3.0およびイーサネットケーブル、電源アダプタが同梱されます。)
保証保証:
ハードウェアとソフトウェアには1年間の保証が付いています。
プローブは、製造上の欠陥に対して3ヶ月間の保証が付いています。
成果物
PGY-I3C-EX-PDユニット
USB3.0ケーブル
CDに収録されたPGY-I3C-EX-PDソフトウェア
12VのDCアダプタ
DUTに接続するためのメスコネクタ付きフライングリードプローブケーブル
