ONFI 电气定时分析软件

ONFI 电气验证和协议解码软件提供 ONFI 规范中指定的电气测量一致性测试和协议解码。 PGY-ONFI 电气验证和协议解码软件在泰克示波器中运行,单击按钮即可提供电气测量和协议解码。 这允许工程师快速检查 ONFI 合规性和灵活性以调试故障。 另外这个工程师可以解码ONFI调试通信的命令和响应。 PGY-ONFI 利用 MSO 的数字通道,并提供 ONFI 数据线的解码。

ONFI 电气定时分析软件

特征
产品功能如下:

  • 提供符合开放式 NAND 闪存接口规范修订版 4.0的电气测量和协议解码软件
  • 支持 SDR、NVDDR、NVDDR2 和 NVDDR3 接口,用于电气时序测量
  • DQ 和 DQS 的眼图有助于快速识别信号完整性问题
  • 提供多次采集的最坏情况测量结果
  • 提供灵活性,将最差时序测量与单次或多次信号采集的波形联系起来
  • 提供多次采集中每次测量的累积命中数
  • 软件自动识别 ONFI 流量中的命令、地址、数据输入、数据输出周期
  • 根据模式选择自动应用测量限制
  • 详细视图通过关联命令、地址、数据输入和数据输出周期的模拟波形和电气测量,提供高效的调试能力
  • 在波形上注释电气测量值以便于调试
  • 能够将 CSV 和文本数据导出到 CSV 文件
  • 生成pdf格式的报告

应用

ONFI 总线的电气时序测量

与示波器无缝集成

PGY-ONFI 电气时序分析软件在泰克高性能 Windows 示波器内部运行。该应用程序自动从示波器实时通道导入数据。该应用程序支持泰克的 .wfm 文件格式进行离线分析。这使 ONFI 信号的实时和离线测试成为可能。

  • 基于使用四个实时模拟通道探测的 ONFI 信号,软件将自动启用这些信号的可能的定时测量
  • 除了频率、占空比等少数一般测量外,根据 ONFI 标准进行 45 次自动定时测量
  • 保存和调用应用程序设置以在不同时间进行重复测试
  • 支持使用示波器实时数据的单次和连续测试模式
  • 网上帮助

自动电气定时测量

根据 PGY-ONFI 的规范,每个接口和每个模式的测量限制是不同的。 PGY-ONFI 测量算法会自动找到模式并使用相应的限制进行验证。 这使客户能够识别各种模式并隔离任何合规性问题。

  • 列出电气测量值,其中包含针对整个采集波形测量的平均值、最小值和最大值
  • 用橙色表示测量值是否超过最小或最大限制
  • 将电气测量的下限和上限与测量值进行比较
  • 根据 ONFI 4.0 规范支持电气测量

强大的调试环境:详细视图

PGY-ONFI 软件提供两种调试功能。 在其中之一中,可以选择最坏情况的结果并将其直接链接到波形,如下所示。 软件提供了定义采集次数的灵活性,结果将包括所有这些采集的最坏情况结果。 软件可以通过简单的鼠标右键单击将最坏情况的结果链接到相应的波形采集。

在详细视图调试模式下,PGY-ONFI 软件将显示上次采集的波形图以及该采集的所有电气时序测量。 软件可以灵活地仅显示失败、最小值和最大值以及所有可用于采集波形的定时测量结果。 将任何测量结果链接到波形有助于调试结果。

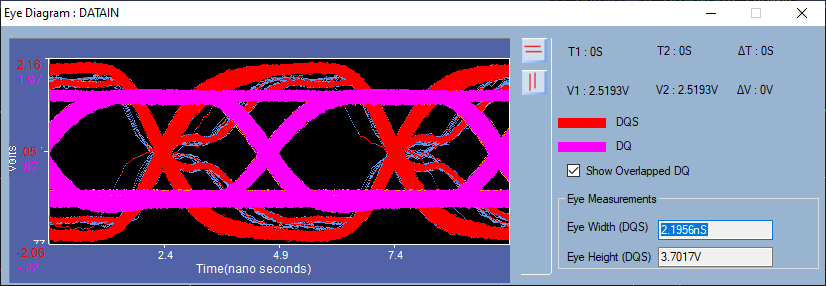

PGY-ONFI 提供眼图功能,可轻松关联 DQS 和 DQ 时序关系。 这可以在数据输入或数据输出操作期间快速查看任何 BER。 它还提供了 DQ 和 DQS 中存在的总抖动的总体视图。

详细视图提供以下功能:

  • 在波形视图窗口中绘制采集的波形
  • 列出命令、地址、数据输入和数据输出周期的相应电气测量
  • 从完整的测量列表中仅选择最小/最大或失败测量的选项
  • 缩放、适合屏幕、平移、撤消、垂直和水平光标可快速分析和测量电信号

支持的示波器
支持以下泰克示波器:

  • 泰克 DPO/MSO/DSA 70000 系列

订购信息
订购信息如下:

  • PGY-ONFI ONFIv4 电气时序分析软件发货包括带有 PGY-ONFI 电气时序分析软件的 CD
