Fiche technique de l’analyseur logique pour les interfaces embarquées

L’analyseur logique PGY-LA-EMBD de la série DISCOVERY avec des capacités de décodage de protocole est conçu pour déboguer les problèmes de logique et de protocole rencontrés par les équipes de conception embarquées dans les secteurs de la consommation, de l’industrie, de la domotique, de la santé et de l’éducation.

Fiche technique de l’analyseur logique pour les interfaces embarquées

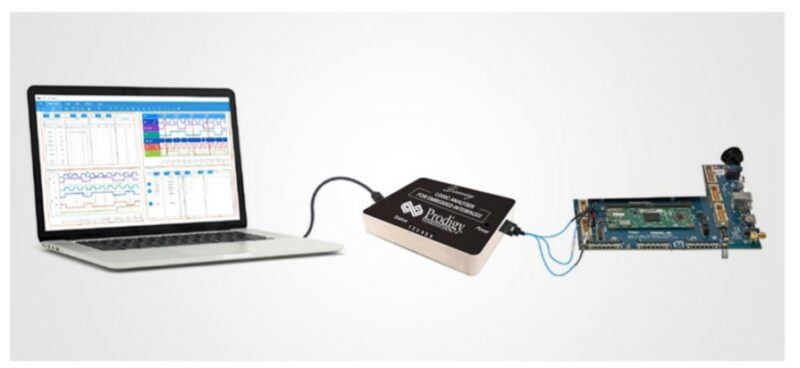

PGY-LA-EMBD est le premier analyseur logique de l’industrie dans sa catégorie qui permet aux ingénieurs de déboguer les problèmes de synchronisation et d’effectuer une analyse de protocole simultanée des interfaces I2C, SPI, I3C, SPMI, RFFE et UART dans les conceptions embarquées. Cela permet aux concepteurs de déboguer rapidement les problèmes au niveau du circuit et du système.

PGY-LA-EMBD offre des données asynchrones (synchronisation) 1GS/Sec et une capture de données synchrone (état) 100Mhz, ce qui en fait un outil de débogage idéal pour résoudre les problèmes de conception numérique. Les concepteurs peuvent désormais facilement analyser les problèmes de configuration et de temps d’attente, les problèmes et les activités de données synchrones en dehors de l’analyse des problèmes de protocole.

Les concepteurs embarqués de la génération actuelle doivent collecter des données à partir de plusieurs interfaces telles que I2C, SPI et UART et les traiter pour obtenir des performances optimales de leurs conceptions. Les équipes de conception intégrées doivent prendre des mesures en temps opportun pour atteindre les objectifs prévus du produit. PGY-LA-EMBD décode simultanément les bus I2C, SPI et UART et affiche l’activité du protocole avec des informations d’horodatage.
PGY-LA-EMBD est un instrument idéal pour déboguer les problèmes d’intégration matérielle et logicielle embarquée et optimiser les performances logicielles.

Les marqueurs multiples permettent des mesures delta intelligentes qui sont essentielles pour les concepteurs. Le zoom permet aux utilisateurs de regarder des zones spécifiques du signal.

Caractéristiques:

  • 16 canaux avec capacité d’analyse de protocole et de logique.
  • Analyse de synchronisation (asynchrone) 1GS/Sec
  • Analyse d’état (synchrone) à 100 MHz
  • Analyse de protocole simultanée de UART, SPI, I2C, I3C, SPMI et RFFE.
  • Capacités de déclenchement détaillées : Auto, Pattern, Protocole (UART, SPI, I2C, I3C, SPMI et RFFE) et synchronisation (largeur d’impulsion et délai).
  • Streaming intelligent de données à partir du protocole. Analyseur vers l’ordinateur hôte pour une capture de longue durée à l’aide de l’interface USB3.
  • Interface utilisateur graphique innovante et facile à utiliser.
  • Analyse d’erreur du paquet de protocole
  • Fournit des vues de synchronisation, de forme d’onde, de liste et de liste de protocole
  • Capacité de filtrage détaillée pour les données décodées par protocole
  • Format de rapport PDF et CSV.
  • Prise en charge des API.

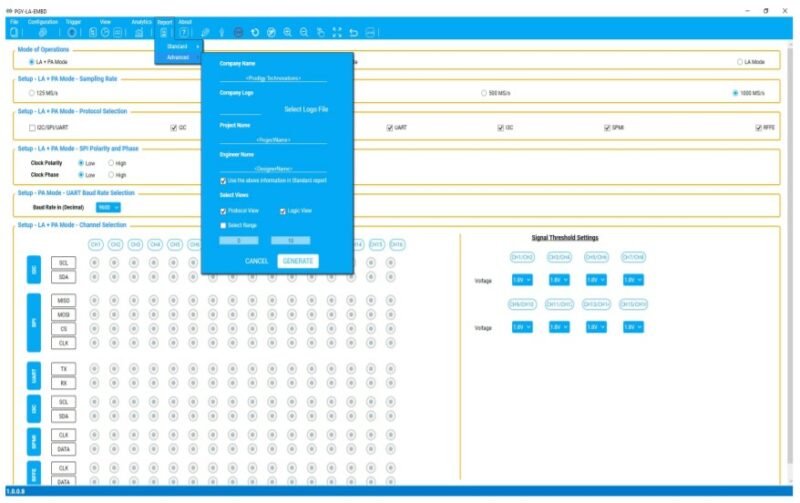

Configuration facile

Les utilisateurs peuvent facilement configurer l’analyseur logique pour les interfaces intégrées en sélectionnant le mode Analyse logique (LA) ou le mode Analyse de protocole (PA) ou un mode combiné (LA+PA). Cela garantit un moyen rapide et facile de configurer le produit et d’examiner les problèmes complexes au niveau du système, que ce soit dans l’analyse logique (analyse d’état, analyse de synchronisation) ou le décodage de protocole ou les deux. La capacité d’enregistrement et de rappel garantit que les concepteurs peuvent rappeler leurs détails de configuration personnalisés.

Vues multiples

Les vues de domaines multiples fournissent la vue complète nécessaire de l’état, de la synchronisation et de l’activité du protocole de toutes les interfaces prises en charge. Les utilisateurs peuvent facilement configurer l’analyseur pour afficher les vues de décodage de la synchronisation, de la logique et du protocole afin de permettre des informations faciles sur la conception. L’utilisateur peut définir différentes conditions de déclenchement à partir du menu de configuration pour capturer l’activité de synchronisation et de protocole lors d’événements spécifiques. Les résultats décodés peuvent être visualisés dans une fenêtre de liste de synchronisation, de logique et de protocole avec corrélation automatique. Cette vue complète des informations en fait le meilleur de l’industrie, offrant une solution facile à utiliser pour déboguer l’activité du protocole des interfaces intégrées et analyser les problèmes de synchronisation. Plusieurs curseurs aident les concepteurs à examiner les détails de leurs performances de conception.

Affichage du temps

La vue de synchronisation est une capacité unique du PGY-LA-EMBD qui permet aux concepteurs d’obtenir des informations détaillées sur les informations de synchronisation de leurs signaux. La vue de synchronisation utilise le signal d’horloge interne pour tracer la forme d’onde. La sélection flexible du taux d’échantillonnage permet aux concepteurs d’enquêter sur les problèmes qui peuvent causer des problèmes dans le fonctionnement de leurs conceptions. La fonction de regroupement permet aux concepteurs de regrouper divers signaux connexes pour une meilleure visualisation et analyse. Les fonctions de marqueur et de zoom facilitent l’analyse des erreurs de synchronisation. La capacité d’analyser n’importe quel point de l’enregistrement de données capturées garantit un débogage et une analyse faciles sur une longue durée de capture.

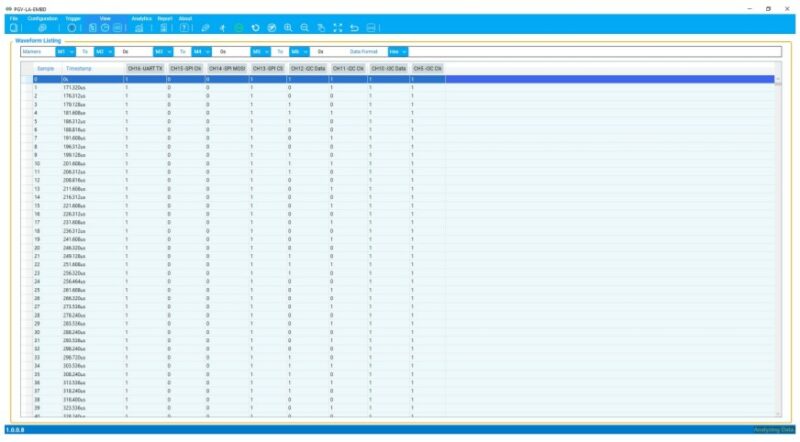

Vue d’état/Vue de liste de forme d’onde

La vue d’état aide les concepteurs à voir le comportement réel du signal. En utilisant l’horloge de l’appareil comme référence, il fournit le tracé des signaux d’horloge et de données avec un diagramme de bus. Le regroupement des signaux garantit aux concepteurs la possibilité de visualiser les signaux ensemble. Tous les signaux sont corrélés dans le temps pour aider à examiner les temps de configuration et de maintien, la largeur d’impulsion, les données manquantes, etc., qui sont très critiques pour les conceptions numériques, car les concepteurs cherchent à optimiser leurs codes.

Vue de décodage du protocole

La fenêtre d’activité de protocole fournit les informations de paquet décodées dans chaque état et tous les détails de paquet avec des informations d’erreur dans les paquets. Cela donne un aperçu au niveau du système aux équipes de conception. Le protocole individuel décode les fenêtres en fonction des interfaces sélectionnées et garantit une visibilité facile pour les équipes de conception. La trame sélectionnée dans la fenêtre de liste des protocoles sera automatiquement corrélée dans la vue de synchronisation pour afficher les informations de synchronisation du paquet. Les erreurs de protocole seront mises en évidence pour s’assurer que les concepteurs en sont facilement alertés.

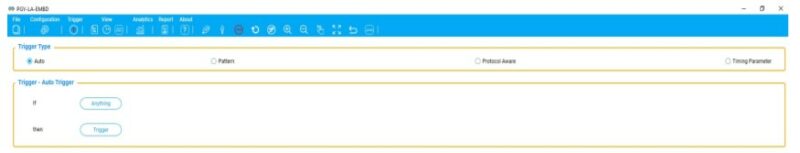

De puissantes capacités de déclenchement

PGY-LA-EMBD prend en charge les capacités de déclenchement de paramètres automatiques, de modèle, de protocole et de synchronisation. Les utilisateurs peuvent déclencher sur n’importe quel paquet de protocole. Le déclencheur complet offre la flexibilité de surveiller différentes conditions.

analytique

Des analyses détaillées sur divers protocoles pour permettre une meilleure analyse et fournir des informations supplémentaires aux concepteurs.

Report

Le rapport peut être généré au format PDF ou CSV avec des détails sur toutes les informations de signal, des tracés et des détails personnalisés tels que le nom de l’entreprise, le logo, le nom du testeur, la date et l’heure pour garantir que les concepteurs peuvent documenter tous les détails et partager le rapport.

Caractéristiques
