Tout ce que vous devez savoir à propos de protocole RFFE et le débogage du protocole RFFE
Qu’est-ce que le protocole RFFE ?
RFFE est une interface à deux fils qui utilise des E/S CMOS asymétriques sans terminaison pour une consommation moindre. Il peut être utilisé avec une large gamme de fréquences de fonctionnement de bus et dispose d’une capacité de lecture synchrone, d’une configuration multi-maîtres, d’une prise en charge de l’agrégation de porteuses et de l’utilisation de plusieurs émetteurs-récepteurs, de conceptions double SIM et de registres réservés qui améliorent l’efficacité du matériel et développement de logiciels.
Quels sont les avantages de MIPI RFFE ?
L’interface de bus série RF Front-end control interface (RFFE) est en train de devenir un choix pour le contrôle des périphériques RF front-end. Il existe une variété de périphériques frontaux tels que les amplificateurs de puissance (PA), les amplificateurs à faible nez (LNA), les filtres, les commutateurs, les modules de gestion de l’alimentation, les tuners d’antenne. Il est largement utilisé dans les appareils mobiles.
Comment déboguer le protocole MIPI RFFE ?
L’analyseur de protocole RFFE (PGY-RFFE-EX-PD) est l’analyseur de protocole avec plusieurs fonctionnalités pour capturer et déboguer la communication entre l’hôte et la conception en cours de test. PGY-RFFE-EX-PD est l’instrument leader qui permet aux ingénieurs de conception et de test de tester l’interface RFFE pour ses spécifications en configurant PGY-RFFE-EX-PD en tant que maître/esclave, générant un trafic RFFE avec une capacité d’injection d’erreur, une variation d’amplitude , et le décodage des paquets de décodage du protocole RFFE.

Caractéristiques de l’analyseur de protocole Prodigy RFFE
Vue multi-domaine

La vue multi-domaines fournit une vue complète de l’activité du protocole RFFE dans une seule interface graphique. Les utilisateurs peuvent facilement configurer l’analyseur pour générer du trafic RFFE à l’aide d’une interface graphique ou d’un script. Les utilisateurs peuvent définir différentes conditions de déclenchement à partir du menu de configuration pour capturer l’activité du protocole lors d’un événement spécifique et décoder les transactions de protocole entre le maître et l’esclave. Les résultats décodés peuvent être visualisés dans le chronogramme et la fenêtre de liste des protocoles avec autocorrélation. Cette vue complète des informations en fait le meilleur du secteur, offrant une solution facile à utiliser pour déboguer l’activité du protocole RFFE.
Exerciseur

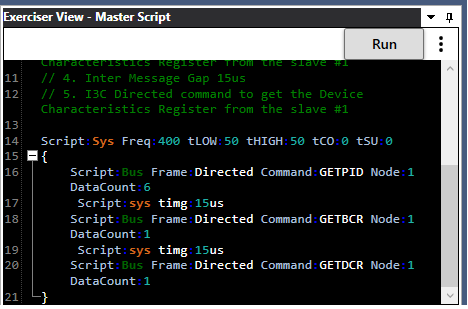

PGY-RFFE-EX-PD prend en charge la génération de trafic RFFE à l’aide de l’interface graphique et du script. Les utilisateurs peuvent générer une génération de trafic simple à l’aide de l’interface graphique pour tester le DUT. L’interface graphique basée sur des scripts offre la flexibilité nécessaire pour émuler le trafic complet attendu dans le monde réel, y compris les injections d’erreurs. Dans cet exemple de script, l’utilisateur peut générer du trafic RFFE comme ci-dessous.
- SET Dynamic Address utilisant l’esclave statique
- SETMWL avec erreur de parité des données
- GETMWL avec erreur de parité de commande
- ENTHDR0 Mode DDR avec erreur CRC
Diagramme de synchronisation et vue de la liste des protocoles

La vue de synchronisation fournit le tracé des signaux SCLK et SDATA avec un diagramme de bus. La superposition de bits de protocole sur la forme d’onde de synchronisation numérique facilitera le débogage des données décodées de protocole. Les fonctions de curseur et de zoom faciliteront l’analyse du protocole dans le chronogramme pour toute erreur de synchronisation.
De puissantes capacités de déclenchement

PGY-RFFE-EX-PD prend en charge les capacités de déclenchement automatique, simple et avancé. L’analyseur peut se déclencher sur n’importe quel paquet de protocole tel que Ext. Reg. Écrire, Ext. Reg, lisez et ainsi de suite le message. Advanced Trigger offre la flexibilité de surveiller plusieurs conditions de déclenchement et peut définir plusieurs machines de déclenchement d’état.
Pour télécharger la fiche technique ou en savoir plus sur Prodigy RFFE Protocol Analyzer, entrez vos coordonnées ici
